技術參數
■ 型號規格：ZYXL-F20A/F40A/F63A/F80A
■ 額定工作電壓：AC220V/50Hz±10％
■ 輸出電流 : 型號規格范圍內可設定
■ 限流保護時間 ：<150 微秒
■ 過壓保護：200-300V 可調節，動作延遲 6S
■ 欠壓保護：100-200V 可調節，動作延時 6S
■ 過溫保護：0-120℃可設定
■ 顯示方式 ：LCD 中文液晶、LED 指示燈
■ 報警方式：聲光報警
■ 通訊方式：RS485
■ 外形尺寸：導軌式 81*136*106mm(20A-63A)
■ 外形尺寸：導軌式 96*217*112mm(80A)
功能特點
短路限流保護 : 一旦發生短路故障，能以微秒級速度快速限流保護斷電路電源 ; 避免短路點出現危險火花，具有電氣滅弧保護功能，抑制因短路電流過大引起電氣火災危害 ;
過載限流保護 : 當被保護的線路超過額定電流處于過載狀態，且過載時間超過設定值時，保護器即刻執行過載報警限流保護，防止因過載而發生火災 ;
過溫保護功能 : 實時監測被保護配電電路中電纜線溫度，顯示當前溫度值，當電纜線路溫度大于設定值時，會發出聲光報警，并上傳主機 ;
實時電流監測功能 : 實時準確測量出用電線路的電流大小 ;
過欠壓保護 : 當工作電壓超過設定值，保護器即刻執行過欠壓保護 ;
通訊功能 : 保護器帶有一組 RS485 通訊接口，可與主機通訊，查看每個保護器的工作狀態。

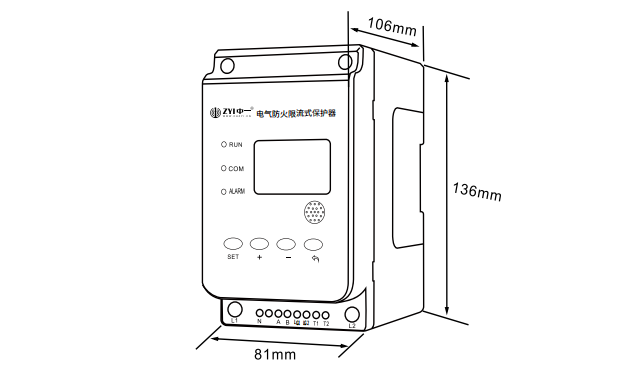

外形尺寸圖

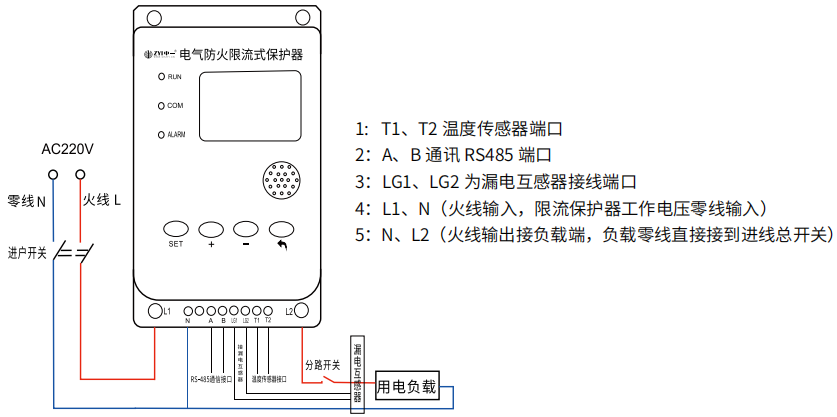

接線圖
