概述
電氣短路故障發生瞬間，會在極短時間內產生數百甚至數千安培以上的電流，使得電氣線路迅速發熱、短路點產生危險火花從而引發火災的發生。使用普通斷路器的現有火災監控系統對于電氣短路故障，只能做到實時監測與報警，而無法快速限制短路電流的劇增，很有可能會造成電氣火災的發生。
采用國內首創的快速限流控制技術，成功研發了電氣防火限流式保護器，該產品可以保護低壓配電線路中短路、過載等問題?？梢杂行Ы鉀Q傳統斷路器、空氣開關和監控設備存在的短路電流過大、切斷短路電流時間長等情況。避免短路時產生的電弧火花大，使用壽命短等弊端。電氣防火限流式保護器在連接線路發生短路故障時，能以微秒級速度快速限制短路電流的發生，實現滅弧保護，從而避免電氣火災事故產生，保障人民生命財產安全。
電氣防火限流式保護器可以廣泛應用于學校、醫院、商場、賓館、娛樂場所、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
技術參數
技術參數 | 指數 |
工作電壓 | AC220V/50Hz+10% |
額定電流 | 200-225--250A |
限流保護時間 | <150 微秒 |
過負荷保護 | 100%-180%，動作延時5S |
過壓保護 | 200-300V可調節，動作延時6S |
欠壓保護 | 100-200V可調節，動作延時6S |
過溫保護 | 0-120°C可設定 |
顯示方式 | LCD中文液晶、LED指示燈 |
報警 | 聲光報警 |
通訊方式 | RS485 |
使用環境溫度 | -10°C~55° C |
相對濕度 | 10%CRH~95%RH (非凝露 ) |
外殼防護等級 | IP30 |
外形尺寸（100A-160A） | 310*430*195mm |
安裝方式 | 壁掛式安裝 |

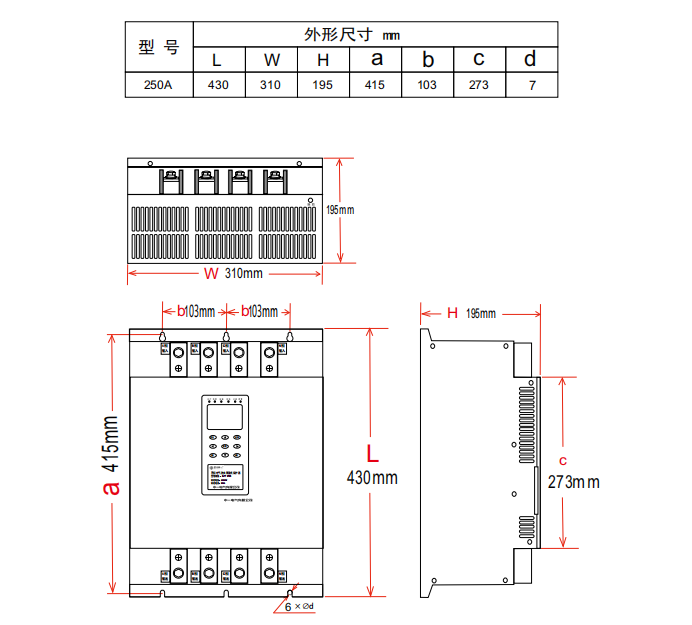

外形尺寸圖

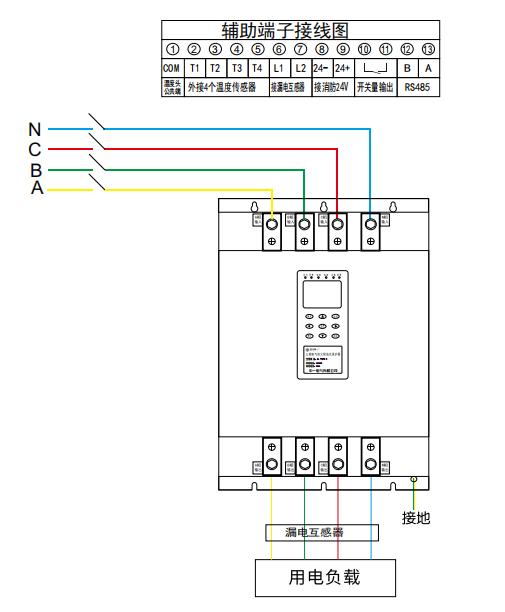

接線圖
