技術參數
■ 型號規格: ZYDF-Y/F
■ 額定工作電壓AC 220V 50Hz;
■ 剩余電流報警值50mA~999mA,連續可調步長1mA, 按住2秒可快速增加;
■ 保護動作動作時間:≤0.5s ;
■ 警報聲響: ≥70db ;
■ 報警、脫扣輸出:開關型，觸點容量AC250V/5A;
■ 使用環境條件①環境溫度:一10°C~+ 40°C②相對濕度: 10%~ 90%控制
系統功能
■ 實時監測
剩余電流式電氣火災監控探測器能夠?qū)崿F(xiàn)實時監測受控回路剩余電流,并顯示。
■ 報警保護功能
剩余電流式電氣火災監控探測器能夠探測用電回路的剩余電流，如果越限發出聲光信號報警，能在規定時間內切斷供電回路(可以設置為不切斷)，以保證安全用電。
■ 通訊功能
剩余電流式電氣火災監控探測器為RS485通訊總線，Modbus-RTU 通訊協議,可以與本公司的監控設備主機進行組網通訊，實現遠程管理、維護;
外形尺寸
名稱 | 型號 | L | W | H | 安裝孔徑 | 安裝孔距 | 內徑孔尺寸 |
一體式火災探測器 | ZYDF-Y100 | 100 | 54 | 120 | 5 | 75 | 45 |
一體式火災探測器 | ZYDF-F100 | 165 | 54 | 106 | 5 | 147 | 100×28 |
一體式火災探測器 | ZYDF- F250 | 202 | 54 | 116 | 6 | 187 | 140×34 |
一體式火災探測器 | ZYDF- F400 | 245 | 54 | 116 | 6 | 230 | 180×34 |
一體式火災探測器 | ZYDF-F630 | 280 | 54 | 130 | 6 | 266 | 220×48 |
一體式火災探測器 | ZYDF- F800 | 325 | 54 | 130 | 6 | 310 | 258×48 |
一體式火災探測器 | ZYDF-F1250 | 365 | 54 | 130 | 6 | 350 | 300×48 |
一體式火災探測器 | ZYDF-F2000 | 560 | 54 | 130 | 6 | 546 | 495×48 |
一體式火災探測器 | ZYDF-F3200 | 560 | 54 | 130 | 6 | 546 | 495×48 |

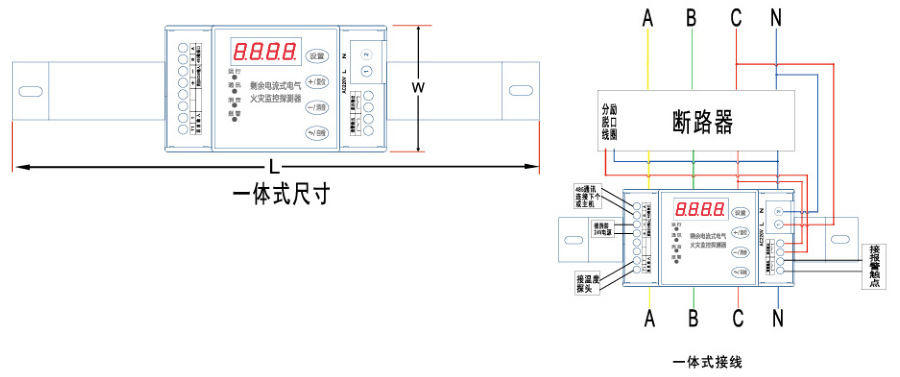

產品尺寸及接線聯網示意圖
